TDR機能により被測定物（伝送線路上）のオープン／ショートの距離が判明します。また、被測定回路の周波数伝送特性の観測が可能です。

・メーカー： アジレントテクノロジー
・型格： E5071C

仕様 | ネットワークアナライザー

ネットワークアナライザを使えば、IC、ケーブル、プリント基板など（電子部品）の特性を詳細に調査できます。

※ご希望の条件で試験可能かどうか、試験条件をご連絡ください。

活用事例 | ネットワークアナライザー

FPCに実装されたBGA部品への応力で特性異常となる事象の調査事例

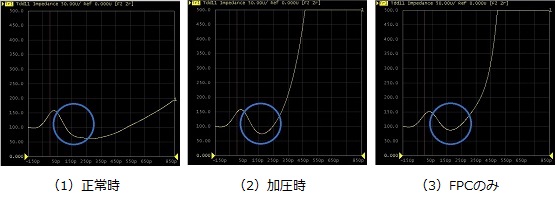

「（1）正常時」、「（2）BGA部品への加圧時」、「（3）部品を取外したFPCのみ」のTDR測定を実施し、インピーダンスの変化を比較することで故障原因の推定を行います。
（図は、FPCとBGAボール間の断線が原因のTDR測定結果）

電子部品の故障解析。まずはご相談ください！

ロックイン赤外線発熱解析装置を始め、超音波探傷装置、3D-X線解析装置など、非破壊／破壊を問わず故障解析設備を多数所有しております。
半導体、車載用パワーデバイス、回路部品、基板、コネクタ等、電子部品全般を対象に、故障原因の究明から影響度予測や対策立案まで対応させていただきます。
