分析概略

EBSD（Electron Back Scatter Diffraction Patterns：電子後方散乱回折分析）はSEMの電子線・後方拡散回折を利用した分析の一つで、試料の結晶情報（結晶系・グレインサイズ・配向性など）を得るのに有効な分析手法です。結晶分析ではXRD・EBSD・TEM・PEDのいずれかを用いることが多いです。XRDでは結晶の平均的な情報が得られるのに対し、EBSDでは個々の結晶粒ごとの結晶方位まで評価が可能になります。空間分解能は最大100nmほどとなり、それ以上の分解能が必要な際にはPEDをおすすめします。

対象試料の事例

• 半導体のナノスケール領域
• 金属・合金
• セラミックス
• 磁性材料

用途事例

• 結晶粒の面方位分析・測定
• 結晶解析・結晶性評価
• 配向測定
• 双晶（粒界）評価

原理/特徴

試料法線に対して約70°の電子線を照射し、反射電子に含まれる電子回折パターンを検出します。EBSDは結晶構造に関する情報が既知であること（XRDのような未知試料の同定は不可）、分析情報は試料表面50nm程度のため試料表面が鏡面であることが必要になります。

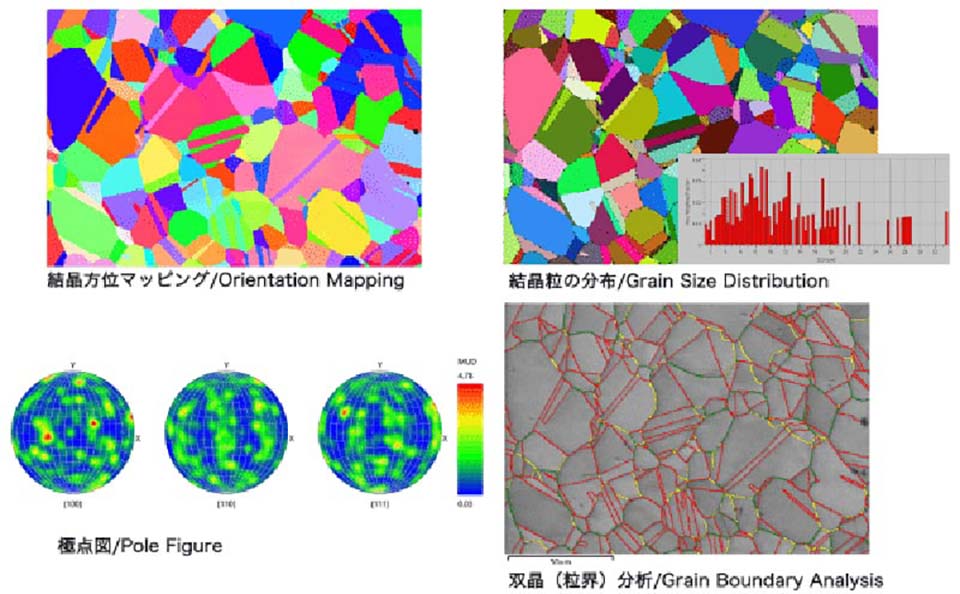

• 結晶方位解析
• 結晶の形状（角度による粒界の定義）
• 結晶粒の相関角度・回転軸・測定
• 結晶粒径分布の測定
• 結晶方位マップ（グレインサイズ・集合組織・結晶相の識別と分布・ひずみ解析・結晶粒界解析）
• 3D結晶方位情報：極点図、逆極点図

比較：ESBDとXRDとPED
