FIBは微細に集束されたイオンビームを使用して試料の加工・イオン像の観察が行なえます。FIB-SEMは高解像度のFE-SEM(電界放出電子顕微鏡)を搭載しており、高分解能での観察と加工が同時に行えるのが特徴です。主な使用目的は”試料の断面加工(断面SEM)”・”TEM / STEM分析用薄片試料作成”・”断面加工と撮影を繰り返し行い、試料構造を三次元化での解析(三次元再構築)”・”半導体の回路修正”などです。さらにユーロフィンEAGでは最新のクライオ(冷却)機能を搭載したCryo FIB-SEMも所有し、樹脂試料や金属試料を冷却し、FIBによる熱ダメージを軽減した試料加工にも対応しています。
※FIB(Focused Ion Beam:集束イオンビーム)
※各分析手法の分析深さはSMART Chartからご覧いただけます。
| 加工 | 三次元再構築 |
|---|---|
|
|
高分解能FE-SEM(電界放出走査顕微鏡)にFIB(集束イオンビーム加工装置)が搭載された装置になります。別名でデュアルビームとも呼ばれており、SEM観察を行いながらイオンビームで試料の加工が行なえます。

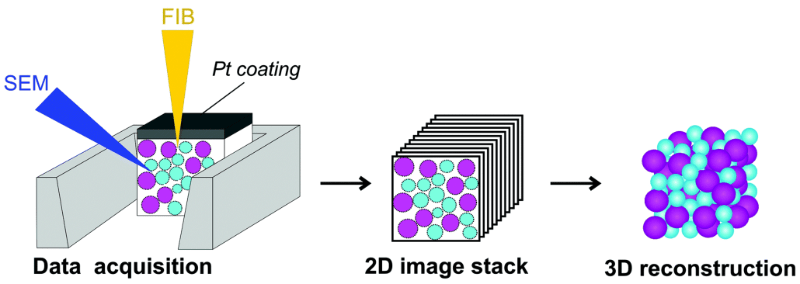

FIB(イオンビーム)で試料の断面加工とSEM像の撮影を繰り返し行い、三次元像を再構築します。

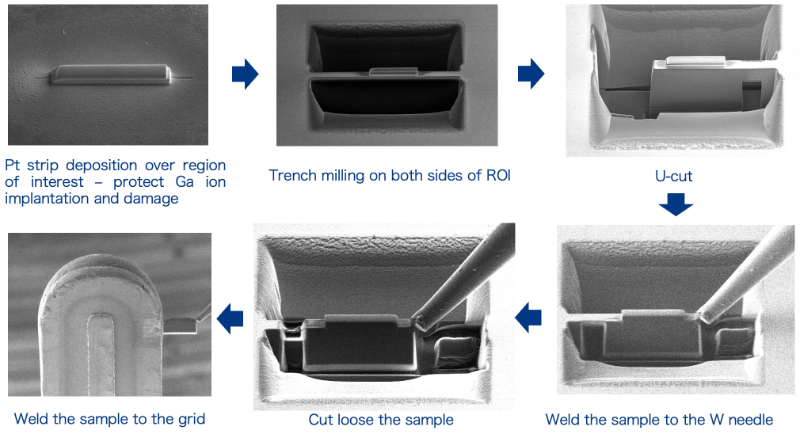

FIB(イオンビーム)で試料の薄片化を行い、専用のプローブでTEMのグリッドに貼り付けます。
薄片が貼り付けられたグリッドをTEMにセットし、高分解能のTEM観察が可能になります。

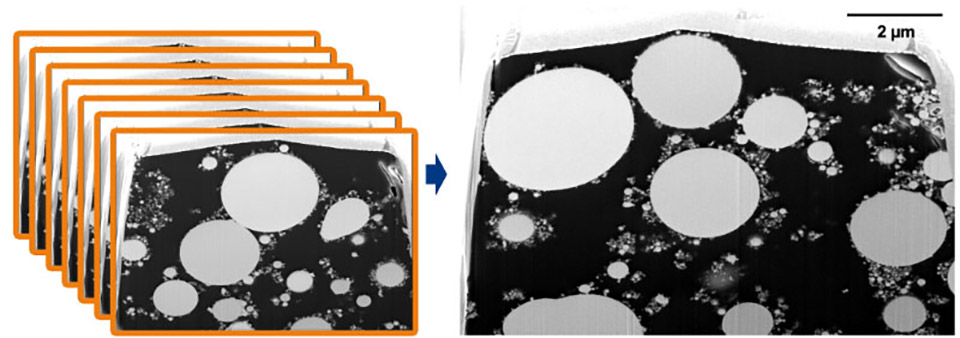

20nmのスライスピッチで断面加工と撮影を繰り返し、三次元解析を実施
クリックして画像拡大

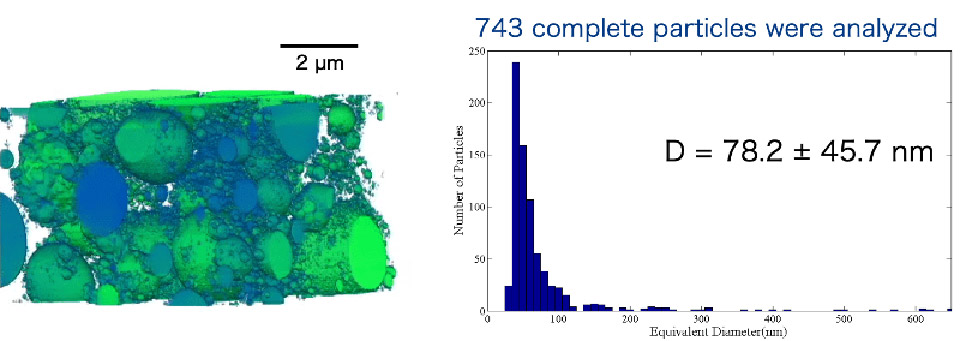

画像解析技術による微小試料内部の粒径分布・欠陥の原因解明
クリックして画像拡大

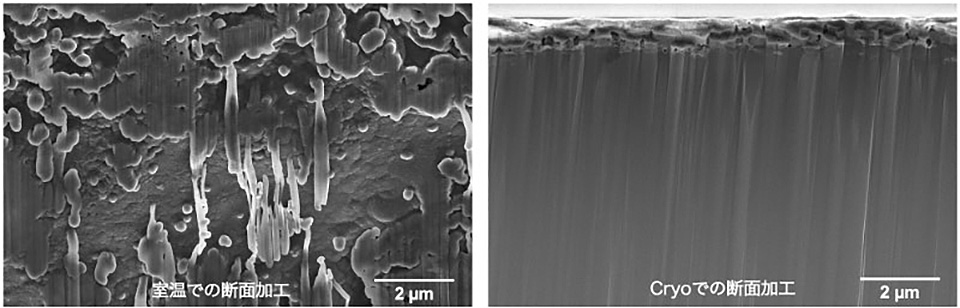

最大-135℃で試料を冷却し、試料への熱ダメージを抑え滑らかでダメージの少ない断面加工を実施
