電源ユニット・ACアダプタなどの電源回路は、様々な回路方式や入出力コネクタ形状が存在し、信頼性評価試験にあたってポイントを適格に抑えることが重要です。安全性評価試験、ノイズ耐量評価、特性評価など、第三者として安全性検証を受託致します。

こんなお悩みありませんか？

• 電気用品安全法(PSE)やCB認証は取得しているが、リコールに繋がるような問題を抑制したい。
• 評価の経験もノウハウもなく、安全性の確保ができているか不安。
• 安全性確保は勿論、回路のノイズ耐量や電解コンデンサなどの搭載部品寿命も見極めたい。

安全性評価試験

電源回路、ワイヤレス給電、USB PD(Power Delivery)の安全性評価の事例

• 安全性評価試験


ノイズ・特性評価

各種ノイズ印可試験を実施、ノイズ耐量を検証。電源の要求仕様に沿った特性評価。

• ノイズ・特性評価


故障解析

故障部位を特定。故障回路の設計検証や故障の再現試験などにより、故障メカニズムを推定。

• 故障解析


信頼性評価試験・安全性評価の項目一覧

電源ユニット、ACアダプタ、UPS、DC-DCコンバータ等電源系装置の評価、内蔵されている電源回路評価・電源故障検証。

• 信頼性評価試験・安全性評価項目代表例


安全性評価試験 | 電源ユニット・ACアダプタ

電源回路の安全性評価

電源回路の安全性評価は、電源回路内部の一箇所破損や電源回路外部の出力電流異常増加なども想定した評価が必要です。また、回路の一箇所破損は、電源回路内部の様々な保護回路（過電圧、過電流、温度など）動作や電圧安定化フィードバック動作を理解／解析した上で、発煙・発火に対し最悪条件となる箇所／試験条件を決定する必要があります。
当社では、これまで培ってきたノウハウと回路解析技術を組み合わせて、電源回路の安全性評価を実施いたします。また、電源回路が入手できない場合、可能な限り現品からの回路図作成も承ります。

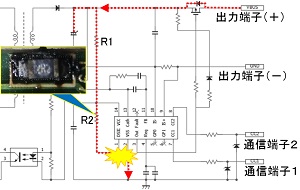

解析事例

電源回路図から、ICの隣接pinショートにて電圧変化時にしか電流が流れない抵抗に常に電流が流れ続けてしまうリスクを検出。
実際にショートさせたところ、抵抗R2の異常発熱／変色を確認。

ワイヤレス給電の安全性評価

電磁誘導方式のワイヤレス給電について　1）内部回路の波形解析、2）給電／受電コイルの物理的位置変化による特性解析　を行い、ワイヤレス送電電力を「見える化」して発熱リスクを検証いたします。

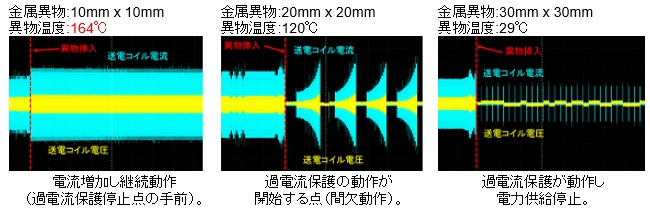

1）内部回路の波形解析

送受信コイル間への金属異物の侵入を想定し、銅テープを送電器表面に置き、送電器側のコイル電圧／電流波形を調査。金属異物の発熱にともなう装置モールドの熱変形や、人体影響（やけど）のリスクが検証可能です。

検証結果例

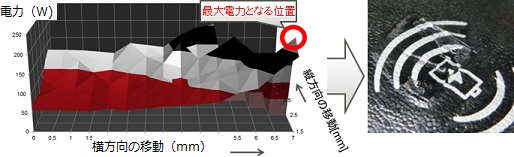

2）給電／受電コイルの物理的位置変化による特性解析

金属異物を給電コイルに固定し、受電コイルを縦／横方向に移動させた際の送電電力を「見える化」することで、金属異物の発熱が最大となる位置（ワースト条件）を明確にします。ワースト条件下で継続動作時の、装置モールド熱変形の有無が検証可能です。

パラメータ:中心軸間の距離

検証結果例

USB PD(Power Delivery)の安全性評価

USB PD仕様のUSB Type-Cコネクタなど通信制御付き回路について発熱リスクを検証いたします。

USB 3.0 Type-Cコネクタの電流経路が偏ったときを想定し、最大電流を強制的に印加することで、コネクタ基板短絡時の外皮モールド熱変形や変色および異臭発生リスク有無が検証可能です。

Type-Cコネクタの模式図
（赤線は電流ルート）

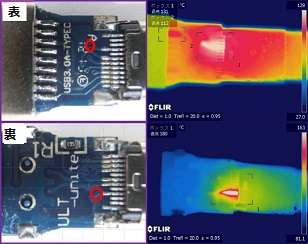

検証結果例

USB 3.0　Type-Cコネクタに最大電流を強制的に印加したときの
（電源ラインにスルーホールがあり、表面／裏面ともスルーホールを中心に異常発熱している）

ノイズ耐量評価・特性評価 | 電源ユニット・ACアダプタ評価

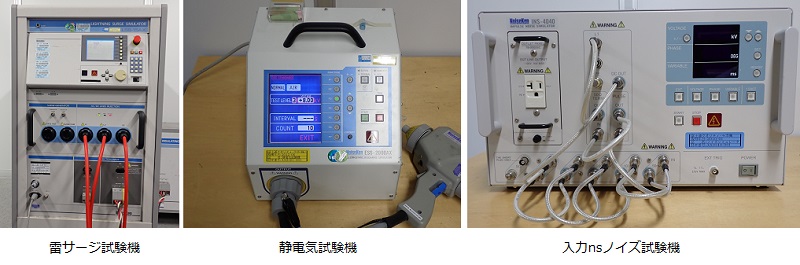

ノイズ（イミュニティ）評価

各種ノイズ（静電気・雷サージ・入力nsノイズなど）印可試験を実施し、ノイズ耐量を検証いたします。
ご要望に応じ、電源ユニットなどの被試験物が破損するまで限界試験を行い、その後、被試験物の破損個所調査なども承ります。

特性評価

電源ユニットの各種入出力電圧／電流／電力特性をはじめ、パワー半導体部品の電圧／電流波形検証や温度を含めた部品ディレーティング検証、電解コンデンサ推定寿命検証、ACアダプタ落下耐量など電源の要求仕様に沿った特性評価を実施いたします。

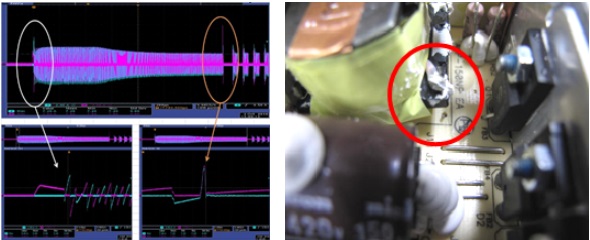

特性評価事例

左）パワー半導体部品の電流波形検証例（同時ON動作による部品破損の可能性を検出）
右）落下試験後の破損箇所調査例 （コイルボビンのリード断線を検出）

故障解析 | 電源ユニット・ACアダプタ

故障部位特定・故障メカニズム推定

構造解析／回路解析／良品比較などによって、回路上の故障部位を特定いたします。

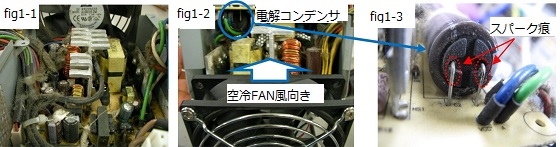

解析事例1

1. 電源内部に埃が大量に蓄積、入力ヒューズ断線を確認（fig.1-1）
2. FANからの風により、埃がFAN風下にある電解コンデンサ近辺に飛散（fig.1-2）
3. 電解コンデンサの端子部にスパーク痕あり（fig.1-3）
4. 以上の調査内容から、埃によりと推定
   　

故障回路の設計検証や故障の再現試験などによって、故障メカニズムを推定いたします

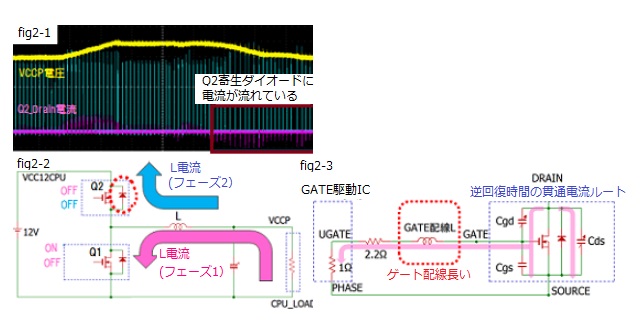

解析事例2

1. 波形（fig.2-1）／回路（fig.2-2）解析から、FET寄生ダイオードに電流が流れていることを確認
2. 特定フェーズの基板ゲート配線のみ長いことを現品確認（fig.2-3）
3. 再現調査のためゲート配線長と寄生容量を強制的に増やしてFET破損を再現（破損状況が市場故障品と同等であることを確認


信頼性評価試験・安全性評価の項目（代表例）

電源ユニット、ACアダプタ、UPS、DC-DCコンバータ、ワイヤレス給電装置などの電源系装置以外にも、製品に内蔵されている電源回路評価・電源故障検証も承ります。

※1　含浸構造などにより、提供サービスが制限されるケースもあります。
※2　電源回路が入手できない場合、現品からの回路図作成も承ります。
※3　その他、電源効率測定や内部電圧変動など、ご要望に応じた特殊評価も承ります。
